在線洛氏硬度計案例分享

發布日期：2023-06-28 17:32
在線洛氏硬度計
         某生產棒材，管件類產品的客戶，原先使用便攜硬度計測量洛氏硬度，反應測量不是很準，隨著生產的擴大以及客戶質量要求的提高，須配備一臺現場在線洛氏硬度計，對產品進行全檢。綜合考慮現場環境：

       采用機頭下壓式加力結構，同時考慮到洛氏的深度原理，常規機臺上的小樣品測試是忽略第一點硬度值，一般從第二或者第三點硬度值開始計算可供參考的硬度值（去除了試臺間隙，以及試臺和樣品的間隙誤差），但是顯然不適合此類重又長的產品，需要盡量滿足第一點即為有效測試，微米級的晃動或者間隙都對硬度值有著可見的誤差變化。綜合以上考慮，對標準機做了如下特征設計：

  1. 整機進行加厚加重定制設計。
  3. 現場產線中測試，做一體式底座并一定范圍內高度可調。
  4. V型絲桿載物臺有自動上升功能，可根據設置的感應力值停止，在不改變管件原有水平度或者高度的前提下，同時起到支撐和避免樣品臺和產品產生間隙的功能。

  6. 測頭部分自動上升下降加載功能，此設計適用于現場在線測試，能適應不同直徑棒材的測試，同時加裝壓頭保護套，對金剛石壓頭起到保護作用，同時對樣品有夾緊作用，與V型試臺上升功能設計呼應。

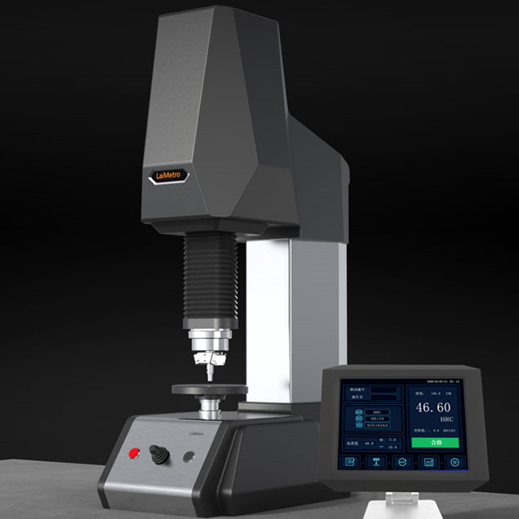

下面介紹一下這款在線洛氏硬度計的原型機（標準機）：
